1. 产品概述

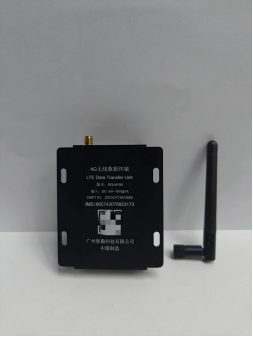

产品名称：RQ-N100系列工业级无线DTU

定位：专为远程数据透传设计的物联网终端设备，支持串口（RS232/RS485）与无线网络（4G/5G/NB-IoT）之间的双向数据传输，满足工业自动化、环境监测、能源管理等场景需求。

核心功能：

· 透明传输：串口数据与IP网络无缝对接，支持TCP/MQTT协议。

· 多网络兼容：支持4G、5G、NB-IoT、LoRa等无线通信方式。

2. 产品核心优势

2.1 工业级可靠性

· 严苛环境适应：工作温度-40℃~85℃，IP67防护等级，抗振动、抗电磁干扰。

· 双链路冗余：支持主备双卡（SIM卡）切换，网络中断自动恢复。

2.2 灵活配置与易用性

· 多种配置方式：蓝牙WIFI配置、Web界面、云平台远程配置。

· 协议自适应：支持Modbus、HTTP、MQTT、TCP等协议，可自定义数据格式。

· 即插即用：无需编程，快速接入现有设备，缩短部署时间。

3. 技术参数

4. 典型应用场景

4.1 工业自动化

· PLC远程监控：通过4G网络将工厂PLC数据实时上传至云平台，调试和控制分布在不同区域的PLC设备，实现运维效率提升、故障快速响应和数据驱动决策。

· 设备状态监测：连接传感器（温湿度、压力），透传数据至MES/SCADA系统。

4.2 智慧能源

· 智能电表集抄：RS485电表数据通过物联网技术实现电表数据的远程自动采集、传输与分析，替代人工抄表，解决传统模式中效率低、成本高、误差多的问题。

4.3 环境与农业

· 水质监测站：DTU连接水质传感器，实时上报PH值、溶解氧等参数。

· 智能灌溉系统：通过LoRa网络传输土壤湿度数据，触发灌溉指令。

5. 产品对比优势

6. 服务与支持

· 质保政策：1年免费保修，终身技术支持。

· 云平台对接：提供栖牛云自主研发平台接入方案。

· 定制开发：支持协议定制、硬件接口扩展。

7. 成功方案

某智慧农业项目：部署200台DTU，实现已接传感器的数据采集，构建精准农业管理平台，减少了80%人力维护成本。

7.1、方案概述

目标：通过DTU（数据传输单元）实现农田数据实时采集与传输，结合农业监控大屏可视化展示，构建精准农业管理平台，提升生产效率和灾害预警能力。
适用场景：

· 大田种植（温湿度、土壤墒情监测）

· 温室大棚（光照、CO₂浓度调控）

· 水产/畜牧养殖（水质、舍内环境监控）

· 农业合作社/示范基地（数据集中展示与决策）

7.2、架构

1. 硬件组成

2. 数据流架构

TEXT

传感器 → LoRa网关 → DTU → 云平台 → 大屏可视化                              ↓

                        手机APP/PC端

7.3、核心功能模块

1. 数据采集与传输

· 多协议兼容：DTU支持Modbus RTU/TCP、MQTT协议，适配主流农业传感器。

· 边缘计算：本地计算土壤缺水指数，触发阈值立即告警（减少云端延迟）。

2. 大屏可视化设计

· 多维度看板：

3. 智能控制联动

· 自动灌溉：土壤湿度<15%时，DTU下发指令启动电磁阀。

· 温控调节：大棚温度超过35℃自动开启风机/遮阳帘。

· 声光报警：氨气浓度超标时，大屏触发声光报警并短信通知管理员。

7.4、部署方案

1. 传感器布局规划

2. DTU组网配置

· 通信模式：

o 低功耗模式：NB-IoT（每日传输，电池续航3年）。

o 实时模式：4G Cat.1（数据每5分钟上报）。

3. 大屏安装方案

· 控制室部署：

o 支架/壁挂安装，预留散热空间（建议环境温度-10℃~50℃）。

o 接口配置：HDMI×4、网口×2、RS485×1（接PLC控制柜）。

· 防雷设计：电源/信号线加装浪涌保护器（IEC 61643标准）。

7.5、软件平台

1. 云端管理平台

· 设备管理：DTU在线状态监控、传感器校准配置。

· 规则引擎：自定义告警规则（如连续2小时温度>38℃触发红色预警）。

2. 移动端APP

· 实时查看：地块数据（4G流量优化）。

· 远程控制：手动开关灌溉设备、调整大屏显示模式。

· 工单管理：巡检任务派发、维修记录上传。

7.6、方案优势
